高压空压机的工作流程解析

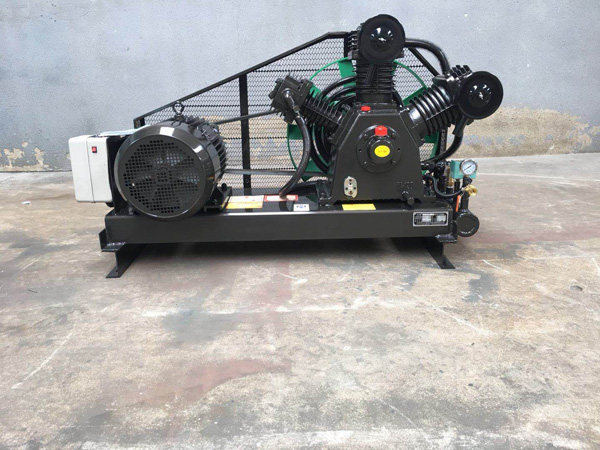

　　高压空压机组主要由紧缩机主机，驱动机(电动机)，级间冷却器，紧缩空气分离、净化等处理设备，以及压力显现、调控和安全设备所组成。高压空压机的工作流程。当驱动机经过三角皮带驱动紧缩机工作时，自在状况的空气经过进气滤清器被吸至上等气缸（I）内，紧缩至一定压力，排出至一、二级间冷却器和分离器内，经冷却和油气分离后进入二级气缸（Ⅱ），被进一步紧缩至更高压力后排出至二、三级间冷却器和分离器，进行冷却和滤去紧缩空气中的油与冷凝液，再进入三级汽缸（Ⅲ）紧缩至*终所需压力，之后进入分离器过滤净化器进一步除去紧缩空气中的油、冷凝液和油蒸汽，从而取得冷却、洁净无味的高压空气充入合格的高压钢瓶内供给使用。从各级气缸后的分离器中被分离和滤去的油与冷凝液，经过排污阀定时排出机外或收集在污物罐内。在紧缩机工作流程中还设有压力显现、调控和超压保护设备。

　　高压空压机的工作流程。当驱动机经过三角皮带驱动紧缩机工作时，自在状况的空气经过进气滤清器

　　（1）被吸至上等气缸（I）内，紧缩至一定压力，排出至一、二级间冷却器

　　（2）和分离器

　　（3）内，经冷却和油气分离后进入二级气缸（Ⅱ），被进一步紧缩至更高压力后排出至二、三级间冷却器

　　（4）和分离器

　　（5），进行冷却和滤去紧缩空气中的油与冷凝液，再进入三级汽缸（Ⅲ）紧缩至*终所需压力，之后进入分离器

　　（7）过滤净化器

　　（8）进一步除去紧缩空气中的油、冷凝液和油蒸汽，从而取得冷却、洁净无味的高压空气充入合格的高压钢瓶内供给使用。从各级气缸后的分离器中被分离和滤去的油与冷凝液，经过排污阀

　　（9）定时排出机外或收集在污物罐内。在紧缩机工作流程中还设有压力显现、调控和超压保护设备。
